多通道通信環境模擬系統
多通道通信環境模擬系統
1.概述
本系統采用軟件無線電的思想，核心架構為總線結構，由多部通用軟件無線電平臺、存儲單元、時鐘同步模塊、天線等組成，使用計算機軟件對整個系統進行控制。計算機負責下達指令，將準備發射的信號在基帶進行處理后搬移到中頻，傳送相應的軟件無線電平臺；總線控制系統管理各個模塊，負責給軟件無線電平臺提供行動指令和傳送數據；存儲單元用于存放信號記錄設備采集的各種信號樣本；軟件無線電平臺用來執行計算機傳輸?shù)母鞣N指令，進行上變頻、信道模擬，將信號由中頻搬移到射頻。生成的信號通過射頻端口輸出，通過天線輻射出去。
系統基于靈活的軟件無線電平臺，以測控行業標準PXI Express平臺為核心，結合2臺USRP-2943R、2臺USRP-2940R軟件無線電產品，共計提供8個射頻信號發生通道，單通道帶寬可達40MHz，可以支持8通道射頻輸出同時輸出高達20MHz帶寬的射頻信號，也可各通道不同帶寬采樣率輸出，但共計不超過3.2GB/S的數據吞吐量。
系統硬件及軟件中考慮了擴充和接口，用戶可以方便進行硬件升級和軟件二次開發。
2 系統方案
2.1 系統架構
系統采用模塊化軟件無線電平臺，具有靈活的架構，可方便的增加系統天線數量而不用對軟件系統、硬件系統做大的變更。
2.2 系統軟件功能

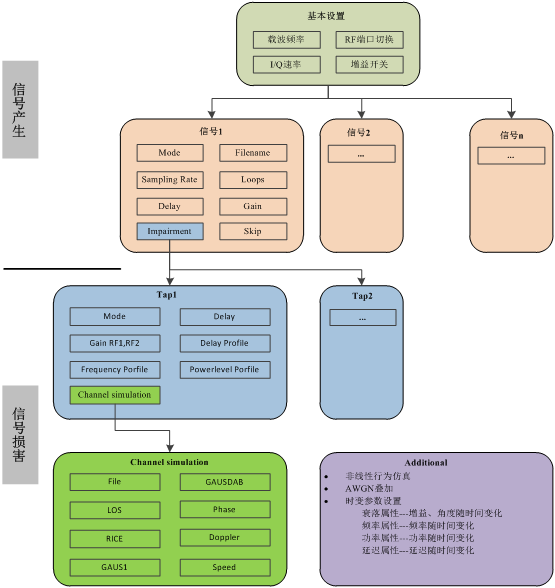

在PXI Express總線架構的基礎上，使用LabVIEW圖形化編程軟件進行設計，要求具有信號產生、信號損害的功能，其功能結構框圖如圖1所示。
磁環境模擬軟件功能結構框圖
使用LABVIEW對整個系統來模擬通信電磁環境，實現各儀器和模塊的自動控制，通過軟件，可進行儀器設備內部輸入?yún)?shù)的設定，讀取和存儲儀器的輸出參數，監控輸入輸出量。整個過程主要分為信號產生和信號損害兩部分。
信號產生部分，主要對每個USRP進行一些基本參數的配置，比如載波頻率、天線端口、IQ速率、增益、文件路徑等，將記錄的IQ文件或者庫存的信號樣式不失真的輸出在制定載波頻率上。
信號損害部分，在信號產生的基礎上，對信號施加上各種損害，以模擬信號在各種傳播環境下的衰減、延遲、多徑等效應。其中，由于信道模型需要在FPGA上實現以保證實時性，承研方不負責提供信道模型在FPGA上的實現，要求用戶自己提供FPGA端模型代碼，可以是VHDL實現的IP核，或者LabVIEW FPGA實現的代碼，通過LabVIEW FPGA加入到承研方提供的源代碼中實現該功能。
3 系統主要技術指標
系統包含8個射頻信號發射通道，每通道輸出信號模擬帶寬可達20MHz，可以輸出多個不同種類的射頻信號源。信號的來源支持外部實地采集的電磁信號，或者通過仿真軟件生成的數據。
表1 系統技術指標
|
序號 |
指標項 |
值 |
|
1 |
射頻輸出通道 |
8 |
|
2 |
頻率范圍 |
50MHz-6GHz |
|
3 |
調諧步進 |
小于1KHz |
|
4 |
單通道帶寬 |
40MHz |
|
5 |
8通道并行使用帶寬（實時連續輸出） |
不低于20MHz |
|
6 |
調諧步進 |
小于1KHz |
|
7 |
無雜散動態范圍 |
≧50dB |
|
8 |
輸出接口 |
同軸SMA |
|
9 |
單邊帶相位噪聲 |
典型值：-70dBc,+10dBm時小于-30dBc |
|
10 |
輸出功率 |
最大10dBm |
|
11 |
輸出功率分辨率 |
0.1dBm |
|
12 |
輸出增益 |
0-31.5dB |
|
13 |
頻率精度 |
2.5ppm |
|
14 |
DAC分辨率 |
16位 |
|
15 |
系統帶寬 |
3.2GB/S |
|
16 |
CPU |
Intel 至強E5-2618L v3處理器 |
|
17 |
內存 |
8GB |
|
18 |
存儲容量 |
3.5TB |
4 系統外觀
