振動篩測試儀
2019-04-09 18:00:37
1 組成

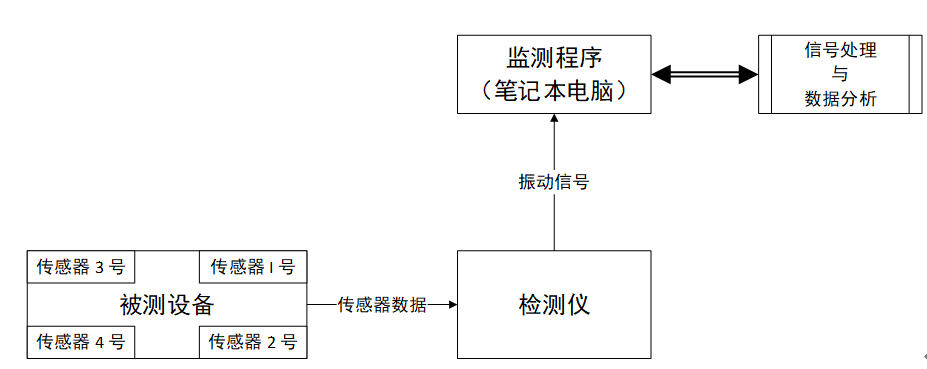

振動篩檢測儀（以下簡稱“檢測儀”）由用戶操作軟件、動態數據采集機箱以及振動傳感器組成，其組成原理如圖：
通過采集位于四個位置的振動傳感器信號，使用振動分析算法將原始的振動信號解算為具有直觀意義的波形圖表（坐標軸向振幅軌跡、振動軌跡）和參數數據（軸向振幅、直線速度、加速度等）。
2 技術特點
-
該檢測儀采用了NI（美國國家儀器）先進的振動測量技術，優化的高級信號處理方法；
-
該檢測儀具有體積小、重量輕、堅固耐用，操作簡單、人機交互接口美觀、大方，運算準確、運行穩定等特點；
-
該檢測儀安裝連接完成后，即可進行振動檢測，重要參數均支持自定義配置，配置過程中具備防錯驗證（即用戶輸入的配置數據不符合軟件程序要求，則以紅框示警并提示錯誤信息）；
-
該檢測儀人機交互界面采用Win7/Win10操作系統用戶界面設計風格，與系統風格保持一致。具備數據保存、報表生成（生成進度顯示）、導出為Microsoft Excel文檔、數據回放等功能。
3 技術指標
-
三軸加速計通道數量：4/6/8
-
模擬輸入耦合：AC - DC；
-
高通濾波器截止頻率：0.5Hz；
-
采樣頻率：200kHz；
-
振動頻率:5 ~ 1kHz
-
分析功能：振動頻率、振動方向角、長軸位移、短軸位移等
-
工作溫度范圍：0 ～50°C；
-
工作相對濕度范圍：20 ～80%；
-
存儲溫度范圍：-40 ～71°C；
-
存儲相對濕度范圍：5 ～95%；
4 圖片展示

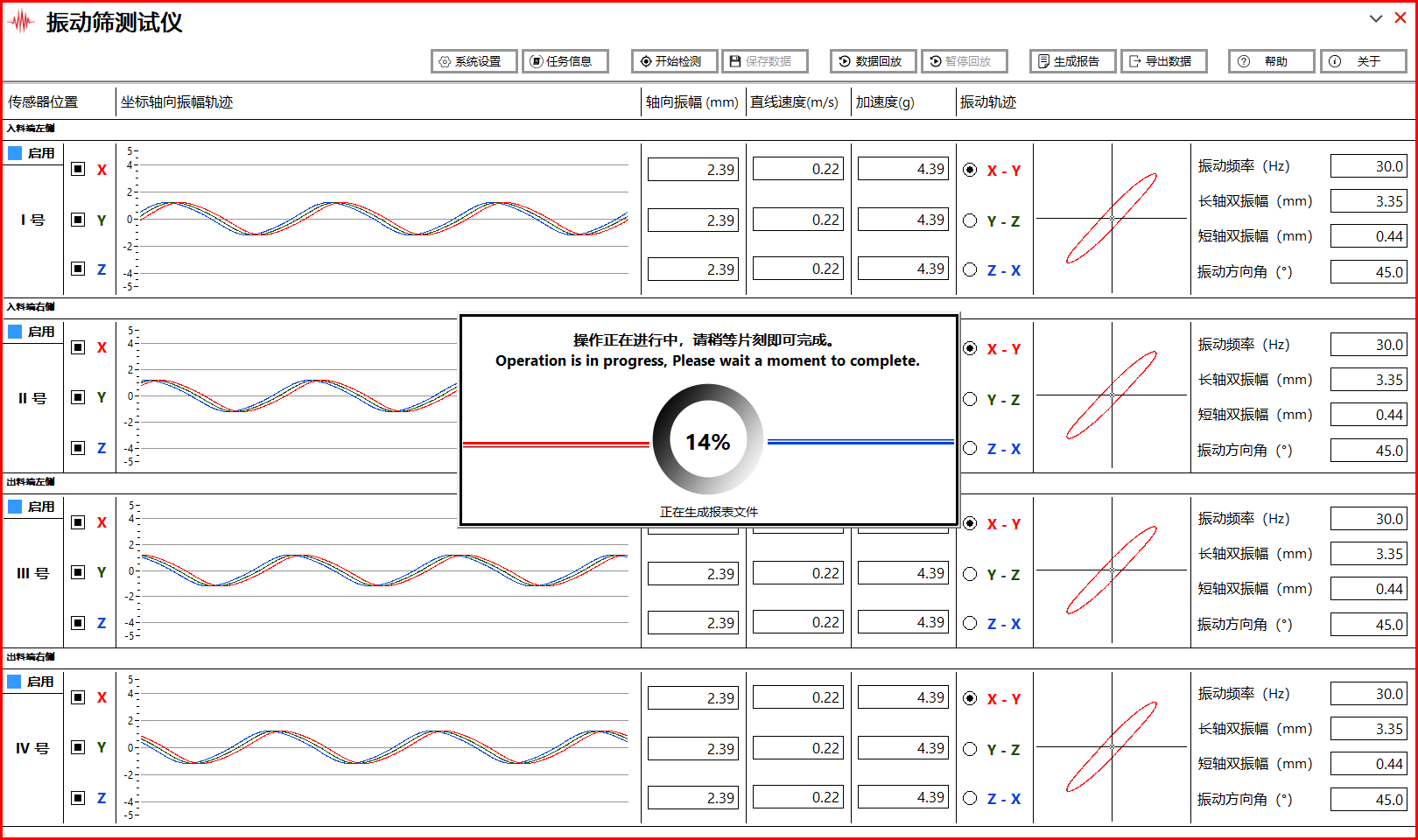

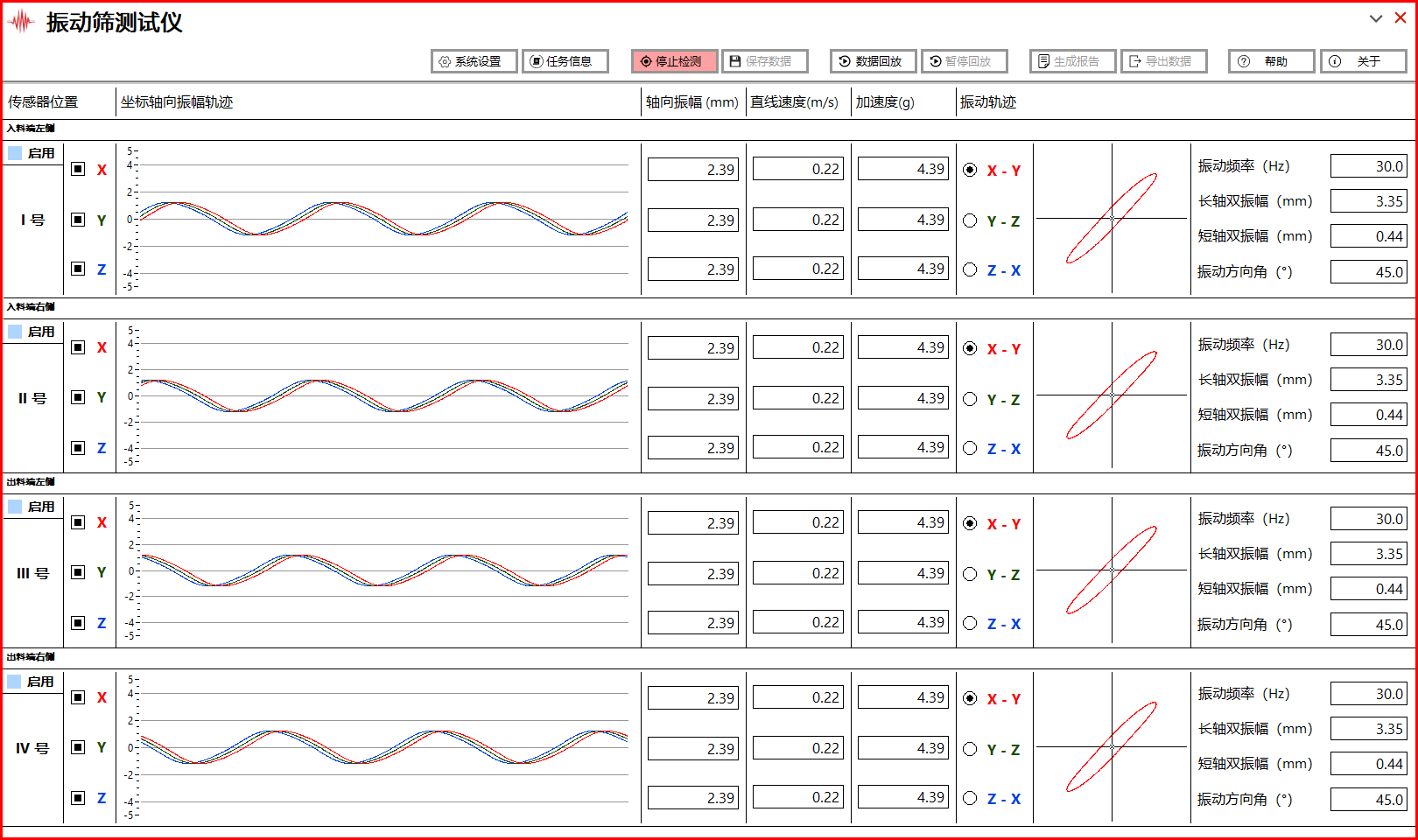

圖1 軟件界面
圖硬件組成

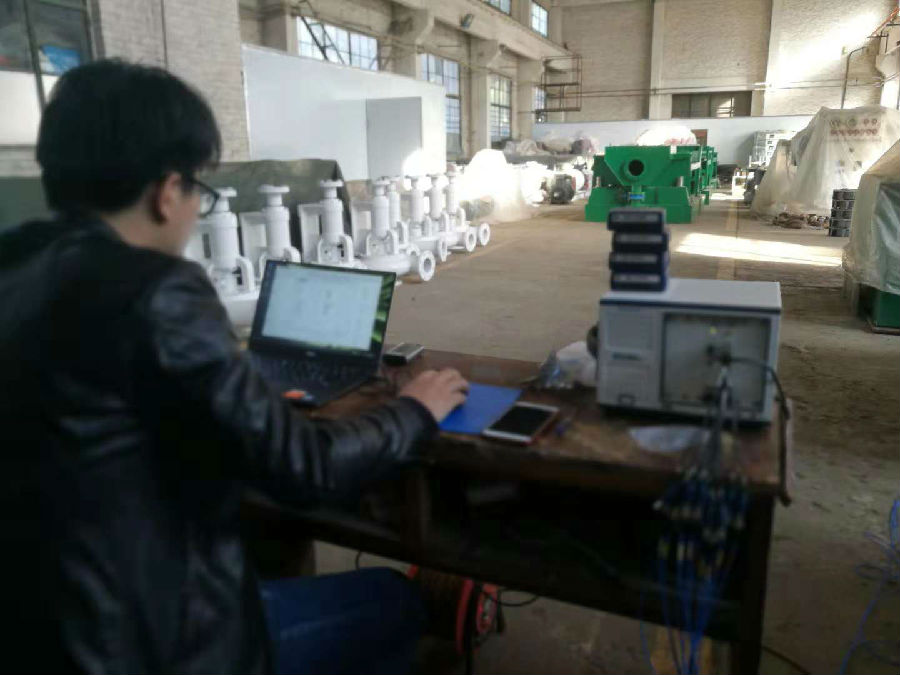

現場調試圖

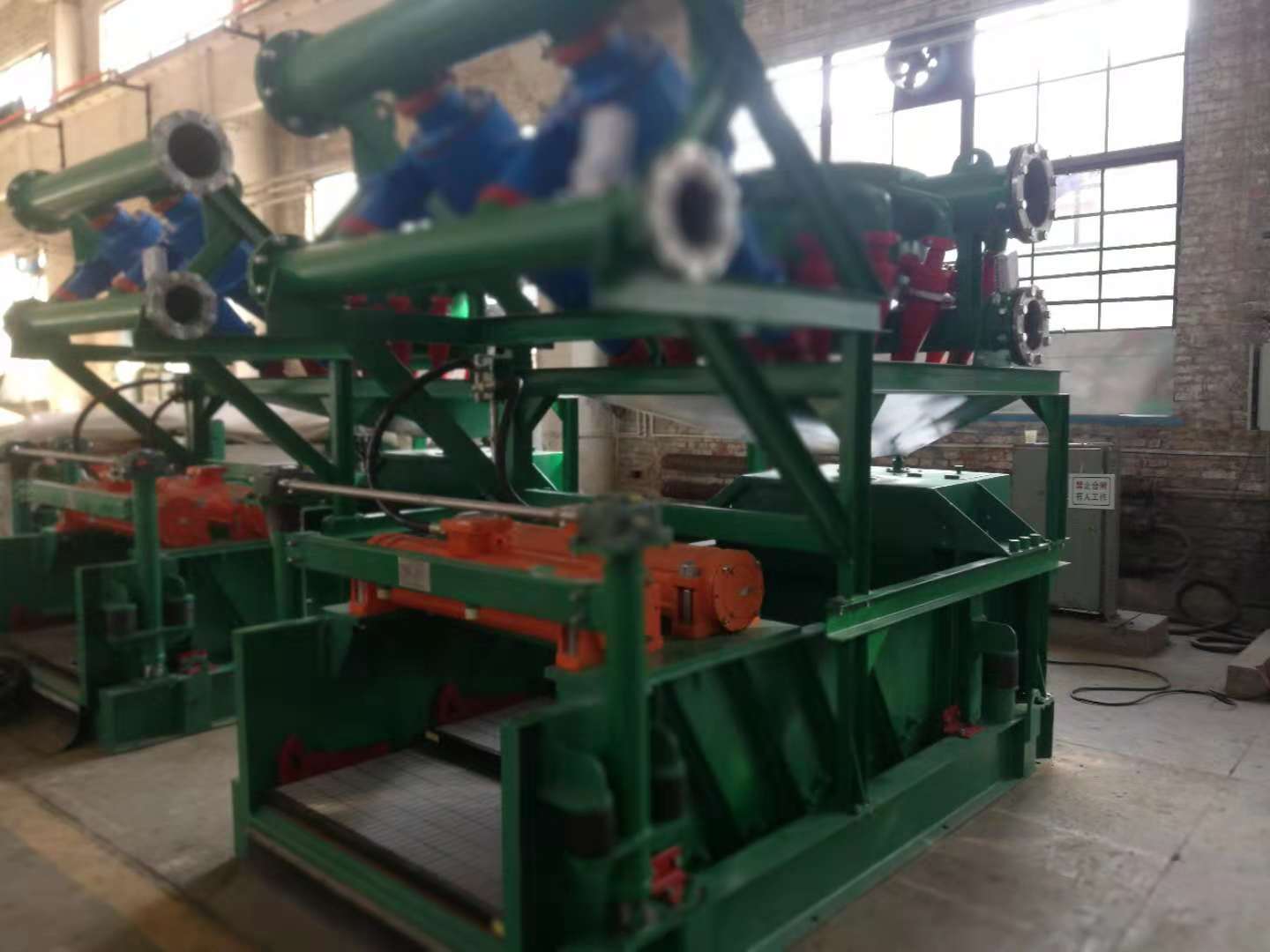

現場調試圖
