局放電磁輻射采集分析系統
2020-04-08 11:18:16
電磁輻射采集分析系統
1 系統整體方案

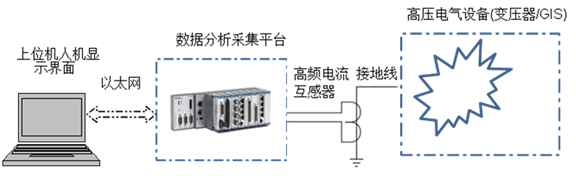

數據采集硬件選型為NI cRIO作為測控系統的中央控制平臺，通過RF模塊通過一個高頻電流互感器連接到高壓設備的接地線，來接收局部放電、電暈放電等輻射的電磁波，并進行信號的實時采集、存儲和遠程傳輸顯示等功能，系統框圖如下：
系統各項硬件配置如下：
|
說明 |
數量 |
|
cDAQ實時數據采集機箱 |
1 |
|
1通道電磁輻射采集模塊 |
1 |
|
通過一次設備的底線耦合放電產生的高頻電流信號 |
1 |
|
現成軟件，進行電磁輻射特征分析 |
1 |
2 信號耦合連接說明

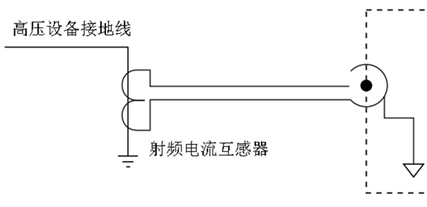

將環形的射頻電流互感器套到高壓設備接地線的外圈，電流互感器輸出端連接到RF采集卡上，如下圖所示，

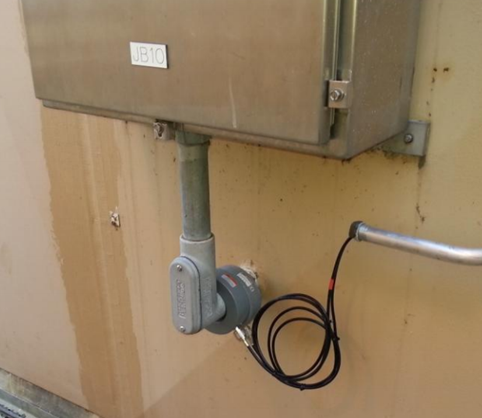

實際連接圖如下所示：
射頻電流互感器實物圖如下所示：
。
