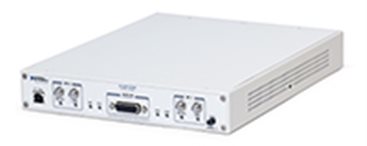

USRP-RIO軟件無線電產品
USRP RIO軟件無線電包含了一個2X2 MIMO集成收發儀和用于提高基帶處理速度的高性能Xilinx Kintex-7 FPGA，所有的這些硬件均封裝在一個0.5U的機架安裝式外殼內。它將主機控制器通過PCI Express x4總線連接到系統控制器，為臺式電腦或者PXI Express主機提供高達800MB/s的數據傳輸速度（或是通過ExpressCard為筆記本電腦提供200MB/s的速度）。圖2提供了USRP RIO硬件的程序框圖概覽。
USRP RIO基于LabVIEW可重配置I/O (RIO)架構，結合了開放的LabVIEW系統設計軟件和高性能的硬件模塊，從而大大簡化了開發。高度的軟硬件集成降低了系統集成的難度，這對于如此規 模的系統來說具有重要意義，使得研發人員可以集中更多的精力在研發上。盡管整個NI應用程序框架軟件都是基于LabVIEW開發的，但LabVIEW可以 集成.m腳本文件、ANSI C/C++及HDL等其他編程設計語言的IP，通過代碼重用來提高開發效率。

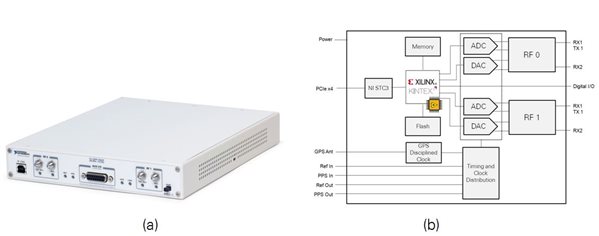

USRP RIO硬件 以及系統框圖 (b)
本例中建議選擇的幾個型號對比如下：
|
參數 |
USRP-2940R |
USRP-2942R |
USRP-2943R |
USRP-2944R |
|
帶寬 |
40MHz |
40MHz |
40MHz/120MHz |
160MHz |
|
頻段 |
50 MHz - 2.2 GHz |
400 MHz - 4.4 GHz |
1.2 GHz - 6 GHz |
10MHz - 6 GHz |
|
最大 輸出 功率 |
50 MHz-1.2 GHz： 50 mW- 100 mW (17 dBm-20 dBm)
1.2 GHz-2.2 GHz： 30 mW-70 mW (15 dBm-18 dBm) |
50 mW-100 mW (17 dBm-20 dBm) |
1.2 GHz-3.5 GHz： 50 mW-100 mW (17 dBm -20 dBm)
3.5 GHz-6 GHz： 5 mW-32 mW (7 dBm-15 dBm) |
10MHz-3.5 GHz： 50 mW-100 mW (17 dBm -20 dBm)
3.5 GHz-6 GHz： 5 mW-32 mW (7 dBm-15 dBm) |

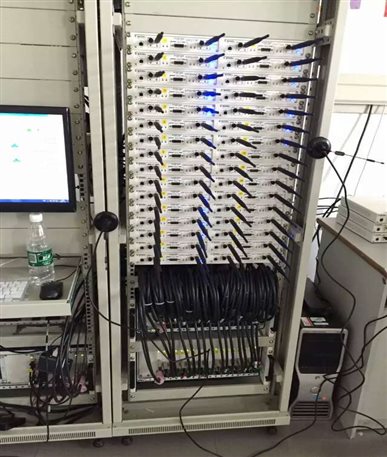

該平臺參考應用系統實物圖如下：
